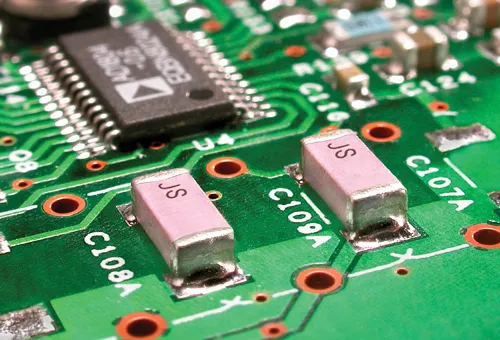

AC-Sicherheitskondensatoren - SMT

Die AC-Sicherheitskondensatoren im SMT-Format bieten zuverlässigen Schutz vor Wechselspannungsüberspannungen und sogar vor Spannungsspitzen durch Blitzschläge. Sie sind speziell für den Einsatz an der Leitung-zu-Masse-Schnittstelle entwickelt und erfüllen alle relevanten Sicherheits- und Regulierungsstandards.

How to order - Produktbuilder

Die folgende Liste zeigt die möglichen Zusammenstellungen der AC Safety Cap. Die Artikelnummer ergibt sich jeweils aus der gewählten Konfiguration. Über die Produktanfrage kannst du deinen gewünschten AC Safety Cap individuell zusammenstellen und direkt bei uns anfragen.

Subfamily

SC = AC Safety Caps

Size

DP = 1808

ED = 2211

DR = 1812

EF = 2220

Voltage

302 = 250VAC (2500V Impulse)

502 = 250VAC (5000V Impulse)

DTC

G = NP0/COG

W = X7R

Capacitance

101 = 100pF

103 = 0.01µF

105 = 1.00µF

1st two digits are significant;

3rd digit denotes number of zeros

Tol

J = ±5%

K = ±10%

M = ±20%

Mark

4 = Required safety mark

Termination

GV = Ni/Sn (RoHS)

GF = Polyterm Sn (RoHS)

Special Code

001 = Default catalog item

Pack

B = Bulk

E = 7" Reel Emb Tape

U = 13" Reel Emb Tape

Beispiel: SCDP502W102J4GF001E = Capacitors Safety Caps – SC, X1/Y2, 1808, X7R, 5000 V, 1000 pF, ±5 %, Polyterm Sn (RoHS), 7" Reel Embossed Tape.

Produktanfrage erstellen

Produktdetails

Johanson Dielectrics

Datenblatt

Subfamily

Size

Voltage

DTC

Capacitance

Tol

Mark

Termination

Special Code

Pack

Beispiel: SCDP502W102J4GF001E = Capacitors Safety Caps – SC, X1/Y2, 1808, X7R, 5000 V, 1000 pF, ±5 %, Polyterm Sn (RoHS), 7" Reel Embossed Tape.

Kontaktdetails

Name

Unternehmen

Telefonnummer

Menge

Gewünschte Währung

Notiz

Produkte nicht gefunden?

Sollten Sie ein bestimmtes Bauteil nicht in unserem Angebot finden, kontaktieren Sie uns gerne.
Als autorisierter Distributor können wir Ihnen sämtliche Produkte aus dem Portfolio unserer Vertragspartner anbieten.

Kontakt

Verfügbare Hersteller

Diese Kondensatoren sind in vier verschiedenen Gehäusegrößen verfügbar und können wahlweise mit NP0- oder X7R-Dielektrika bestellt werden. Dank ihrer Oberflächenmontage mit Barrierenanschlüssen eignen sie sich ideal für die automatisierte Bestückung, die durch die praktische Gurtverpackung (Tape-and-Reel) zusätzlich erleichtert wird.

Typische Anwendungsbereiche sind Computernetzwerke, Modems sowie viele andere elektronische Geräte, die einen zuverlässigen Leitung-zu-Masse-Schutz benötigen.
