Single Layer Microwave Capacitors (SLC)

Die Single Layer Microwave Capacitors (SLC) sind einzellagige Mikrowellenkondensatoren, die speziell für Hochfrequenzanwendungen entwickelt wurden.

How to order - Produktbuilder

Die folgende Liste zeigt die möglichen Zusammenstellungen der Single Layer Microwave Capacitors. Die Artikelnummer ergibt sich jeweils aus der gewählten Konfiguration. Über die Produktanfrage kannst du deinen gewünschten Single Layer Microwave Capacitor individuell zusammenstellen und direkt bei uns anfragen.

Subfamily

S0 = No border

S1 = Single border

S2 = Dual border

Size

AA = .010" x .010"

AE = .015" x .015"

AL = .020" x .020"

AP = .025" x .025"

AS = .030" x .030"

BG = .035" x .035"

BL = .040" x .040"

BQ = .050" x .050"

BR = .060" x .070"

BT = .090" x .090"

Voltage

160 = 16V

250 = 25V

500 = 50V

101 = 100V

DTC

A = GBBL ultra high-K

D = P3L

E = R3L

G = NPO

P = X7P

W = X7R

U = Z5U high-K

Y = Y5V high-K

Capacitance

0R5 = 0.5pF

100 = 10pF

102 = 1000pF

1st two digits are significant;

3rd digit denotes number of zeros

Tolerance

A = ±0.05pF

B = ±0.1pF

C = ±0.25pF

D = ±0.5pF

E = ±0.5pF

F = ±1%

G = ±2%

J = ±5%

K = ±10%

M = ±20%

X = +80%/-20%

Mark

1 = No Mark

Termination

S0 = TiW/Pt/Au

S1 = TiW/Ni/Au

S2 = TiW/Au

ZZ = Special code

Special Code

001 = Default catalog item

003 = 1st special code

Pack

B = Bulk

W = Waffle pack

D = Gel pack

S = Ring frame

Produktanfrage erstellen

Produktdetails

Johanson Technolgy

Datenblatt

Subfamily

Size

Voltage

DTC

Capacitance

Tolerance

Mark

Termination

Special Code

Pack

Kontaktdetails

Name

Unternehmen

Telefonnummer

Menge

Gewünschte Währung

Notiz

Produkte nicht gefunden?

Sollten Sie ein bestimmtes Bauteil nicht in unserem Angebot finden, kontaktieren Sie uns gerne.
Als autorisierter Distributor können wir Ihnen sämtliche Produkte aus dem Portfolio unserer Vertragspartner anbieten.

Kontakt

Verfügbare Hersteller

Die Single Layer Microwave Capacitors (SLC) sind einzellagige Mikrowellenkondensatoren, die speziell für Hochfrequenzanwendungen entwickelt wurden.

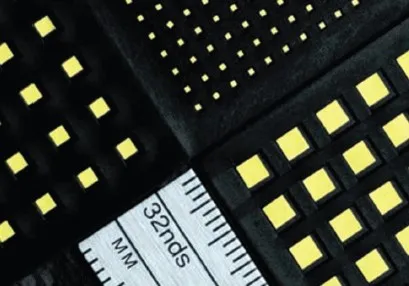

Sie sind in einer breiten Auswahl an Dielektrika für extrem hochfrequente Anwendungen erhältlich und werden in Größen von 0,25 × 0,25 mm (10 × 10 mil) bis 5 × 5 mm (90 × 90 mil) angeboten. SLC-Kondensatoren kommen häufig in der militärischen Infrastruktur sowie in industriellen Märkten zum Einsatz und überzeugen durch hervorragende Leistung, hohe Zuverlässigkeit und konstante Qualität in der Serienfertigung.

Typische Anwendungen sind:

Integrierte Mikrowellenbausteine
GaAs-ICs (Gallium-Arsenid)
HF-/Mikrowellen-Komponenten
DC-Block, Bypass und Abstimmung

SLC-Kondensatoren bieten eine kompakte und zuverlässige Lösung für kritische Hochfrequenzschaltungen und eignen sich ideal für anspruchsvolle Anwendungen in Verteidigungs- und Industrieumgebungen.
