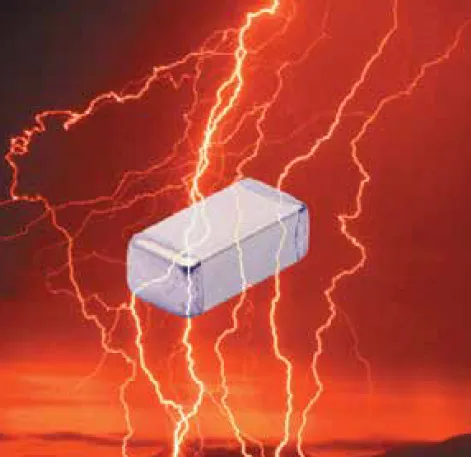

Hochspannungs-MLCCs
Die Hochspannungs-MLCCs sind speziell für kompakte Stromversorgungen, Modems und Beleuchtungsschaltungen entwickelt und bieten zuverlässige Leistung auch bei hohen Spannungen.
How to order - Produktbuilder
Die folgende Liste zeigt die möglichen Zusammenstellungen der Hochspannungs-MLCCs. Die Artikelnummer ergibt sich jeweils aus der gewählten Konfiguration. Über die Produktanfrage kannst du deinen gewünschten Hochspannungs-MLCCs individuell zusammenstellen und direkt bei uns anfragen.
Subfamily
VP = High Volt PME SMD ≥ 500V
VB = High Volt BME SMD ≥ 500V
Size
CT = 0805
DD = 1206
DP = 1808
DF = 1210
DR = 1812
EF = 2220
EH = 2225
DV = 1825
Voltage
501 = 500 V
631 = 630V
102 = 1000V
202 = 2000V
302 = 3000V
402 = 4000V
502 = 5000V
602 = 6000V
DTC
G = NPO/COG
W = X7R
Capacitance
102 = 1000pF
104 = 0.10µF
1st two digits are significant;
3rd digit denotes number of zeros
Tolerance
J = ±5%
K = ±10%
M = ±20%
Mark
1 = No Mark
2 = EIA mark
Termination
GV = Ni/Sn (RoHS)
NT = Sn/Pb
GF = Polyterm Sn (RoHS)
ZZ = Special Code
Special Code
001 = Default catalog item
Pack
B = Bulk
E = Embossed 7"
T = Punched 7"
Beispiel: VPDD202W102K1GV001E = Capacitors HVS PME, 1206, X7R, 2000 V, 1000 pF, ±10 %, Ni/Sn (RoHS), 7" Reel Embossed Tape.
Produkte nicht gefunden?
Sollten Sie ein bestimmtes Bauteil nicht in unserem Angebot finden, kontaktieren Sie uns gerne.
Als autorisierter Distributor können wir Ihnen sämtliche Produkte aus dem Portfolio unserer Vertragspartner anbieten.
Die Hochspannungs-MLCCs sind speziell für kompakte Stromversorgungen, Modems und Beleuchtungsschaltungen entwickelt und bieten zuverlässige Leistung auch bei hohen Spannungen.
Sie sind in Gehäusegrößen von 0805 bis 2225 erhältlich und decken Gleichspannungswerte von 500 V bis 6 kV ab. Als Dielektrika stehen NP0 und X7R zur Auswahl, mit einem Kapazitätsbereich von 10 pF bis 0,47 µF. Für zusätzliche Sicherheit können Soft Polyterm®-Anschlüsse zur Spannungsentlastung bestellt werden (hier empfiehlt sich die Rücksprache mit der Fertigung).
Typische Anwendungsbereiche sind:
Analoge und digitale Modems
Spannungsmultiplizierer
DC-DC-Wandler
Vorschaltgeräte für Beleuchtung
Inverter für Hintergrundbeleuchtung
LAN-/WAN-Schnittstellen
Hinweis: Um externe Lichtbögen zu vermeiden, kann eine Oberflächenbeschichtung der Kondensatoren erforderlich sein. Außerdem sollte unterhalb der Kondensatoren keine Lötstoppmaske aufgebracht werden.
Sprechen Sie uns an – wir beraten Sie gerne rund um Hochspannungs-MLCCs und Ihr individuelles Projekt!
